краткая инструкция

монтаж пола на регулируемых лагах

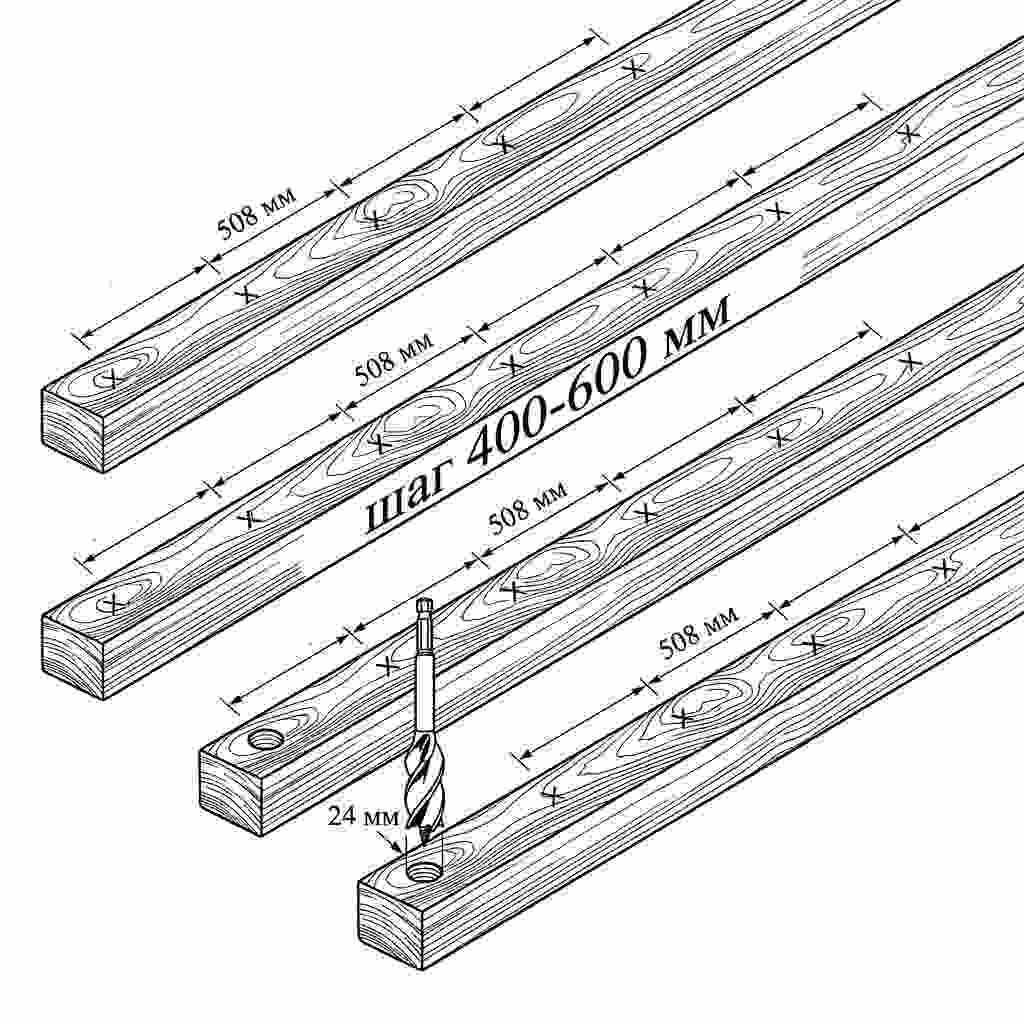

1. сверлим отверстия в лагах

Сверлим перпендикулярно в деревянных брусках высотой 45-50 мм. шириной 60-70 мм. отверстия шагом 400-507 мм. Необходимо перьевое или 4 резцовое сверло по дереву диаметром не менее 24 мм. В продаже экспериментальный инструмент: сверло-метчик по дереву М27х3

2. нарезаем резьбу м27х3 в отверстиях

Нарезаем резьбу строго перпендикулярно, симметрично передавая усилие на вороток. желательно первые обороты давить в дерево. Нужен Метчик однопроходной М27х3 сквозной, головка многогранная 18, ключ симметричный усиленный слесарный (вороток 1/2"). Нарезать резьбу проще и точнее электроинструментом.

3. Вворачиваем опоры в лаги

Нужен прут 17 размера длиной от 90мм. Головка 17-18 размера. Г-образный прут применять не рекомендуется, вероятно приведет к отклонению опоры от оси

4. Расставляем регулируемые лаги

Делаем планировку, выбираем шаг и схему расстановки. Калькулятор расчета конструкции см. ниже

5. Бурим отверстия в бетоне

Бурим сквозь центральное отверстие опор в бетонное основание на глубину равную длине анкера отверстие. Нужен перфоратор, бур 6 мм 150/210 мм. При необходимости выравниваем площадку по горизонтали.

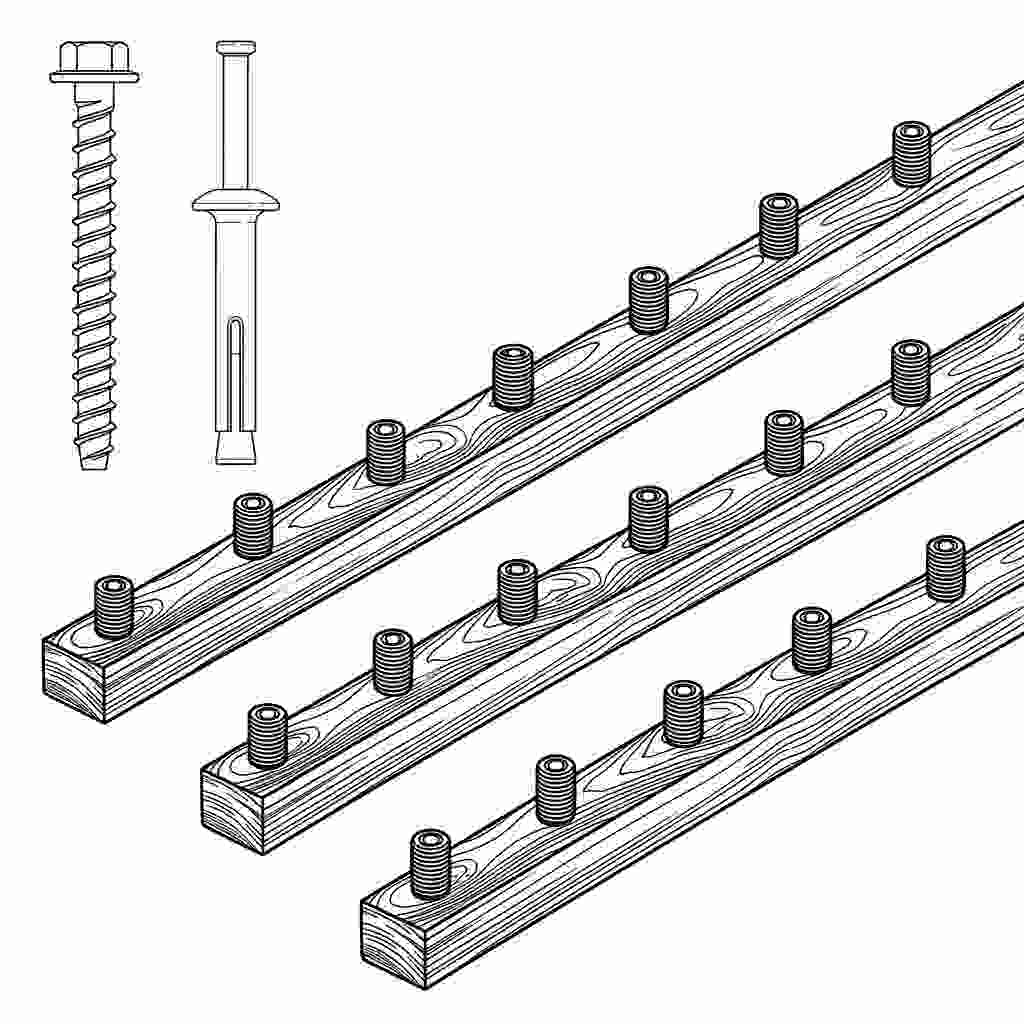

6. Устанавливаем анкера или шурупы

Удаляем пыль из регулирующих опор. Вводим крепление. На бетон металлический анкер, шуруп по бетону, дюбель-гвоздь металл 6х50 мм. или нейлоновый дюбель 8*40 и саморез 6*55 мм. При монтаже на шурупы в деревянных конструкциях, внутри опоры делаем углубление по форме головки шурупа. В опорной балке делаем отверстие диаметром тела шурупа (без резьбы). Под опору на деревянное основание желательно мет.шайба или увеличенное основание.

7. предварительно закрепляем анкера

С помощью трубки плотно вводим дюбель гвоздь до упора. Закрепляем анкер или шуруп. Вращение опор должно быть возможно. Нужен металлический добойник -прут диаметр не более 13 мм. длиной 200-250 мм. (б\у бур от перфоратора)

8. Выравнивание уровня лаг

Регулируем высоту лаг вращением опор. Нужен прут 17 размера длиной от 80мм. Головка 6-гр 17 размера, ключ усиленный слесарный. Желательно лазерный уровень, металл.уголок или длинный уровень, правило.

9. Окончательно фиксируем анкера

Добиваем анкер. Вращение опор становится не возможным. Нужен металлический прут-добойник диаметр менее 13 мм. длиной 200-250 мм.

10. срезаем остатки опор

Срезаем лобзиком, пилой по металлу, реноватором. Исключаем срезание стамеской

11. Монтаж пола

При необходимости проводим коммуникации, интернет кабеля, звукоизоляцию, теплоизоляцию, маты и прочее. На лаги укладываем вибродемпфирующую ленту.

12. Устанавливаем листовые материалы

Толщиной от 20 мм или 2 слоя толщиной 15 и 12 мм. Звукоизоляционная подкладка, чистовой отделочный слой.



Монтаж пола подробно


Для монтажа желательно применять готовые деревянные (фанерные) лаги с установленными опорами Регулируй Пол.Да или применив ровный, желательно строганный брус шириной 60-70 мм, высотой от 42-45 мм. Влажность дерева должна быть не более 12 %. Этим обеспечивается высокая прочность.
Согласно СП 29.13330.2011 Полы в зданиях должны обладать необходимой несущей способностью и не быть "зыбкими". Прогибы при сосредоточенной нагрузке, равной 2 кН в жилых зданиях, 5 кН в общественных и административных зданиях и соответствующей нагрузкам в технических заданиях на проектирование производственных и складских зданий, не должны превышать 2 мм.

На нашем сайте все расчеты размеров балок и шага между ними, рассчитывали по этому своду правил. Сосредоточенную (т.е точечную нагрузку на лаги) нагрузку в жилых зданиях для расчетов и рисунков выбрали на 25% выше.

Есть теория, что при росте дерева его наружные слои растягиваются, внутренние сжимаются. Соответственно при монтаже пола желательно использовать бруски из сердцевины дерева, с небольшими расстояниями между годовыми кольцами, чаще линии колец - ставим эту часть выше. В этом случае регулируемые лаги будут еще более прочными. Внимание этому нужно уделить лагам на пути перемещения людей и особенно лагам на которые укладываются 2 соседних листа фанеры.

*** На выбор древесины влияет влажность в помещении. Для сухих пространств используется дерево распространенных хвойных пород (ель, сосна, пихта), для влажных – лиственница.***

В не подготовленном брусе в 60-100 мм. от торцов
сверлятся отверстия, сверлом по дереву скоростным4-х резцовым (X-тип).

Сверлить нужно строго перпендикулярно плоскости. Сверлить желательно перпендикулярно годовым кольцам. Сверху на брусе это будет выглядеть как тангенциальный срез - линии различной толщины и направлений. В этом случае при высыхании дерева отверстие лаги будет уменьшаться на 2-5% больше чем при других срезах, прочность соединения лага - опора будет выше, и становиться прочнее по мере высыхания дерева.

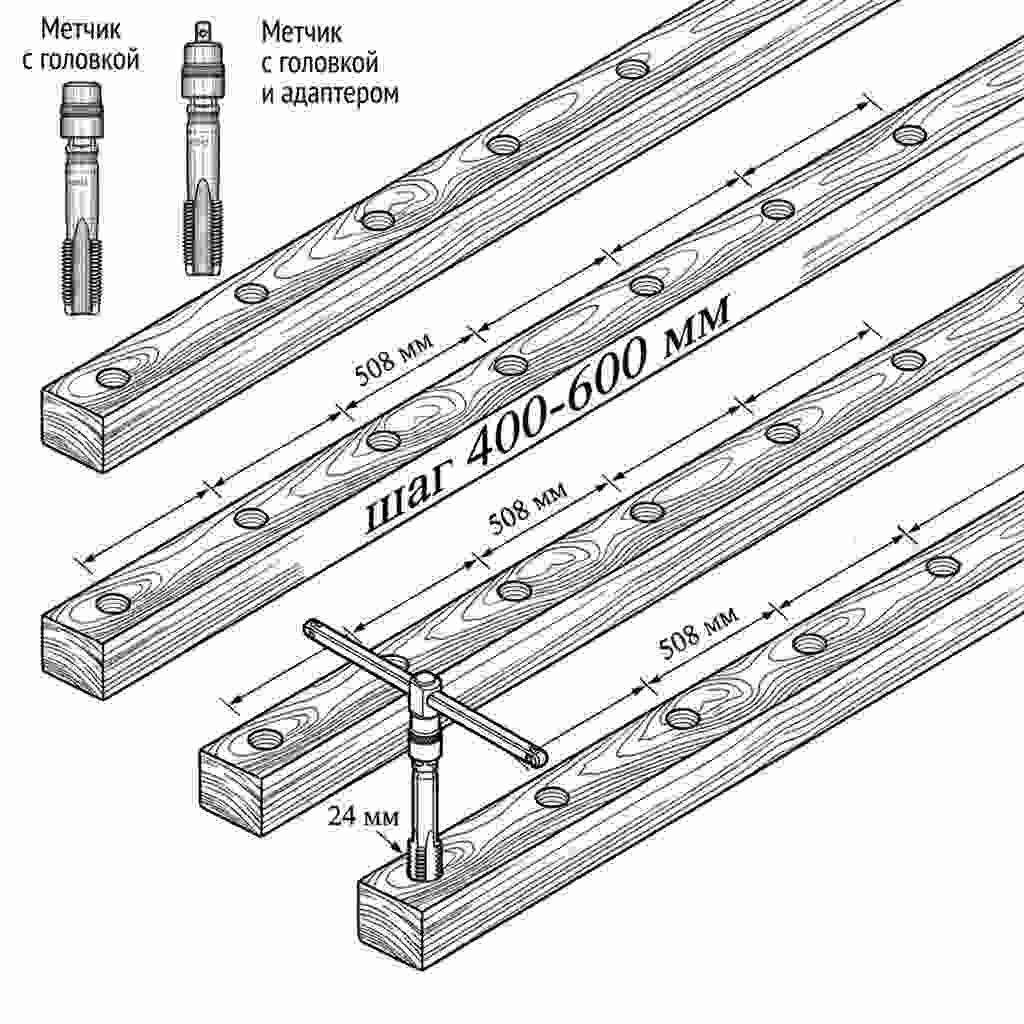

Далее в зависимости от длины применяемых брусков выбирается шаг, сверлятся отверстия.

Нарезается резьба стандартным однопроходным метчиком М27х3. Для его вращения нужен метчикодержатель с ключем слесарным или электрические инструменты высокого крутящего момента* с адаптерами. Все метчики М27 по стандарту имеют хвостовик квадрат 16 мм. Для вращения хвостовиков подходит торцевая головка универсальная 12 гранная 18 размера некоторых производителей.

Мы в своем каталоге предлагаем многогранную головку Spline Thorvik MP 01218, Liсota p4018, или многогранную размера 19 F4019. Все головки проходят ручную проверку с метчиком.

При применение метчиков приобретенных не в нашем каталоге, головку многогранную р.18 других производителей нужно подбирать опытным путем, так как в 2-3% случается небольшие отличия размеров фасок хвостовиков метчиков разных производителей.

На головки многогранные или 6гр. Желательно установить адаптер- переходник квадрат 1/2" - шестигранник например 5/16". Нарезать резьбу, вращать опоры проще, точнее электроинструментами. Требуемый крутящий момент на нарезание резьбы и вворачивание опор ниже чем на сверление с помощью скоростного 4-х резцового сверла. Точность, прочность будет выше,

В ноябре 2024г. мы изготовили и выставили в продажу первое в мире сверло-метчик М27х3 по дереву: Эксклюзив Пол.Да. Это комбинированное сверло состоит из резьбовой вставки из быстрорежущей инструментальной стали р6м5 и 4-х резцового сверла. При очень больших количеств отверстий, сверло можно заменить на новое. Сверло тестируется- приобретается при покупке от 3 коробок. Сверлить и нарезать резьбу можно в лагах 50 мм. и толще. Производительность работ выше в несколько раз.

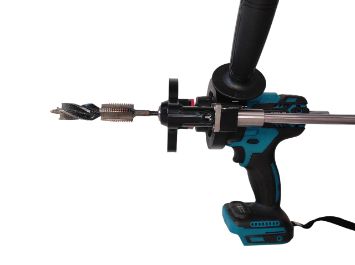

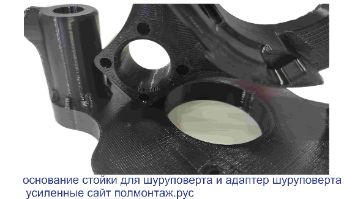

*** Сверлить желательно с помощью двухопорной стойки для дрели. Нужно ее дорабатывать, длина опор должна быть значительно увеличена, Ход стойки должен величиной толщины бруска + 40 мм. (высоты резьбы метчика) + 20 мм.

*** Для ускорения нарезания резьбы и выравнивания лаг при продолжительной работе рекомендуем воспользоваться гайковертом, мощным шуруповертом-ледорубом или дрелью-миксером. Крутящего момента 80 н*м достаточно. Вам дополнительно потребуется переходник на 1/2" для торцевых головок.***

*** Не приваривайте метчик к головке, он должен свободно перемещаться в головке, самоцентрироваться и выпадать после нарезки резьбы

*** Фанерная лага толщиной 30-36 мм. выдерживает очень высокую нагрузку. см.описание в каталоге

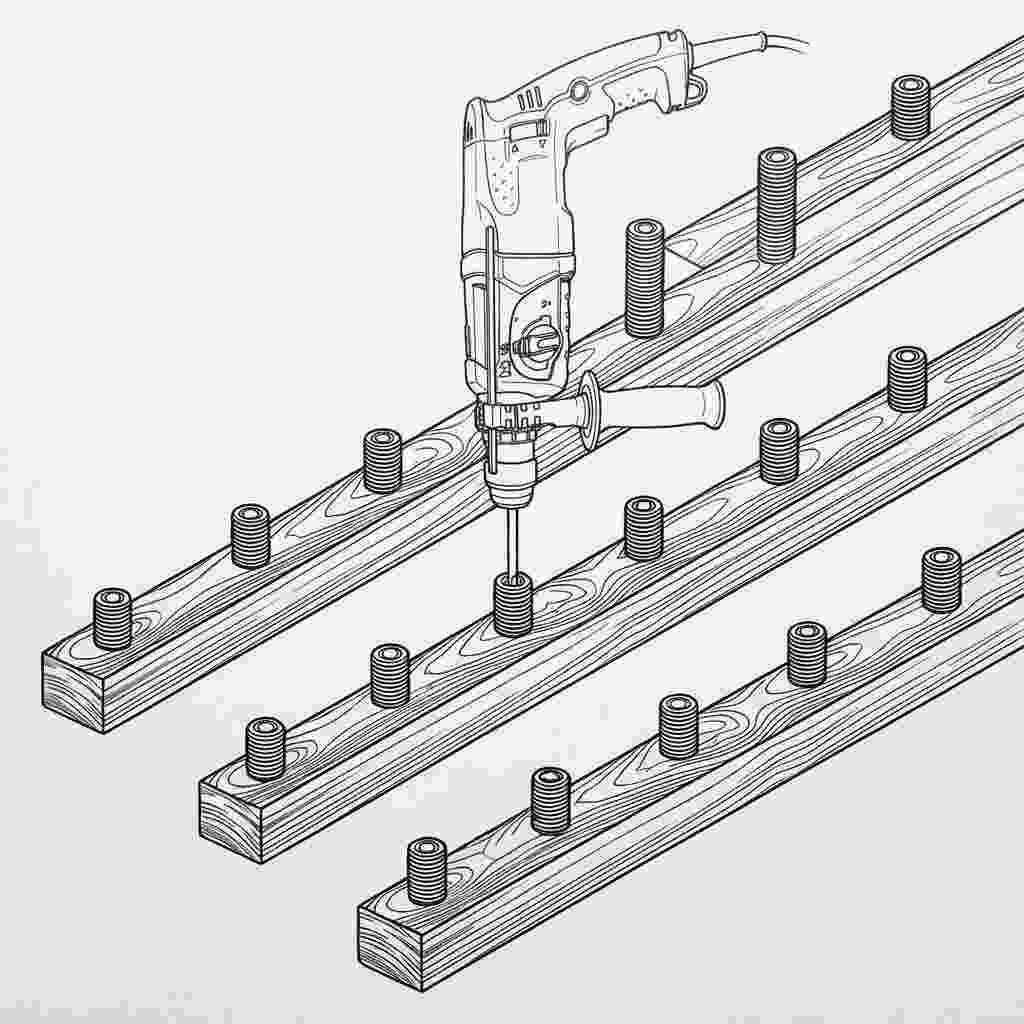

*** Если у вашего перфоратора, дрели миксера диаметр корпуса около патрона 52 мм, то вы можете для механизации процесса нарезания резьбы использовать следующие приспособления: перфоратор, электронный регулятор изменения оборотов, стойка для дрели из каталога. Также потребуется:
- переходник SDS + наружный квадрат 1/2" ,
этот эконом вариант есть у нас в каталоге товара.
2 вариант: Адаптер 1/2 и 3/8 для шуруповерта, патрон быстрозажимной для сверления с переходником для вашего перфоратора (SDS)
Закрепив перфоратор в опору для дрели и отрегулировав обороты до минимально возможных, вы можете нарезать резьбу. Периодически нужно охлаждать перфоратор.***

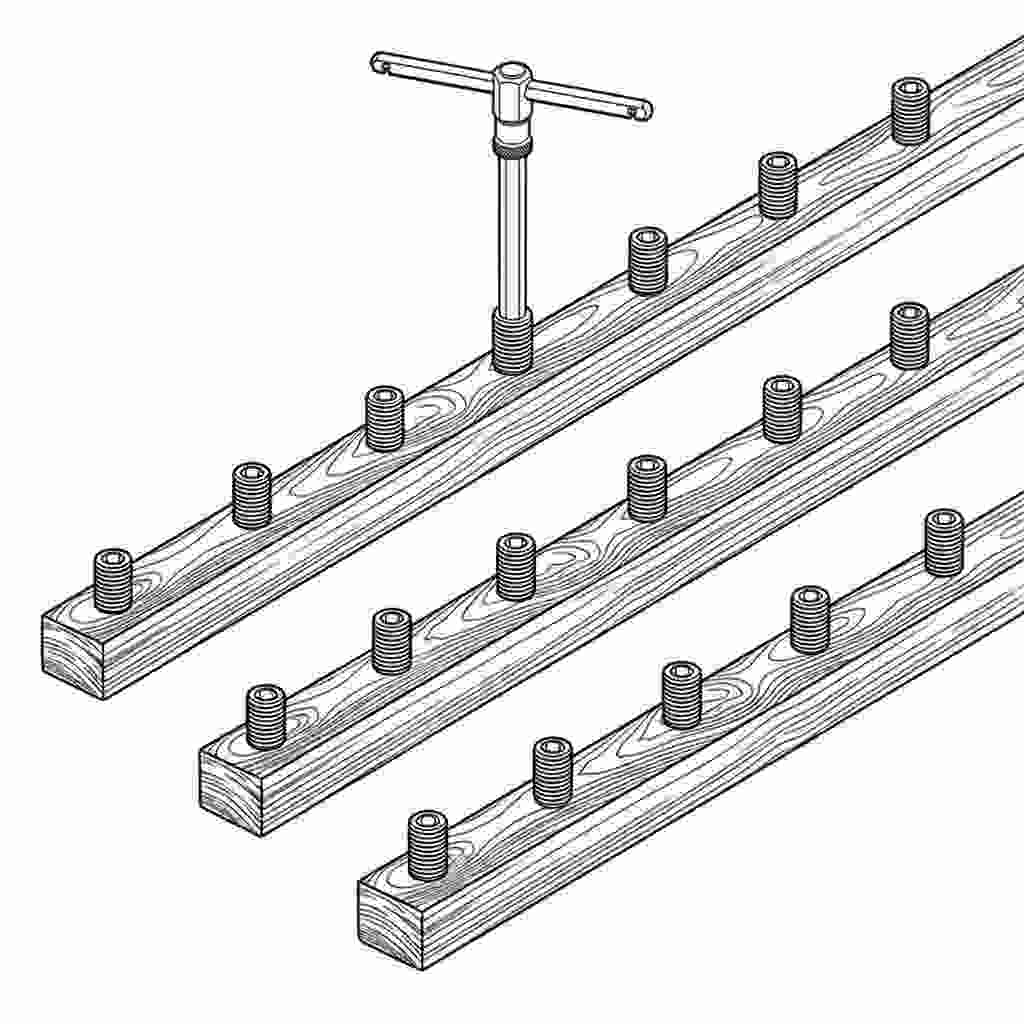

Регулируемая опора вкручивается в лаги при помощи стандартного шестигранного металлического прута 17 мм**. Крутить нужно головкой 17 размера и ключем усиленным, равномерно и симметрично передающим крутящее усилие. Электрические инструменты которыми вы нарезали резьбу, также могут применяться для вворачивания опор.
При монтаже пола начать установку регулируемых лаг проще вдоль одной из стен, вдоль окна, приблизив лаги на расстояние, допустимое габаритами вашего перфоратора.

*** Пруток 17 размера калиброванный с точностью h11 не требует доп.обработки

*** Не нужно заранее, на несколько дней вперед, сверлить и нарезать резьбу в отверстии, дерево начнет сохнуть, вкручивать опоры будет сложнее. В фанерных лагах резьба стабильная.

*** Нельзя использовать Г-образные шестигранники для вращения опор при регулировке тонких лаг, тонких листов фанеры. Несимметричные усилия приведут к отклонению от оси, к риску ослабить место крепежа. (болтаться в тонкой фанере)

*** Нельзя использовать слесарный инструмент: тисы, клещи, для вращения метчика в тонких лагах, фанере. Несимметричные усилия приведут к отклонению от оси. Это также приведет к разбиванию отверстия. Нужно применять только симметричные инструменты или пользоваться электрическими.

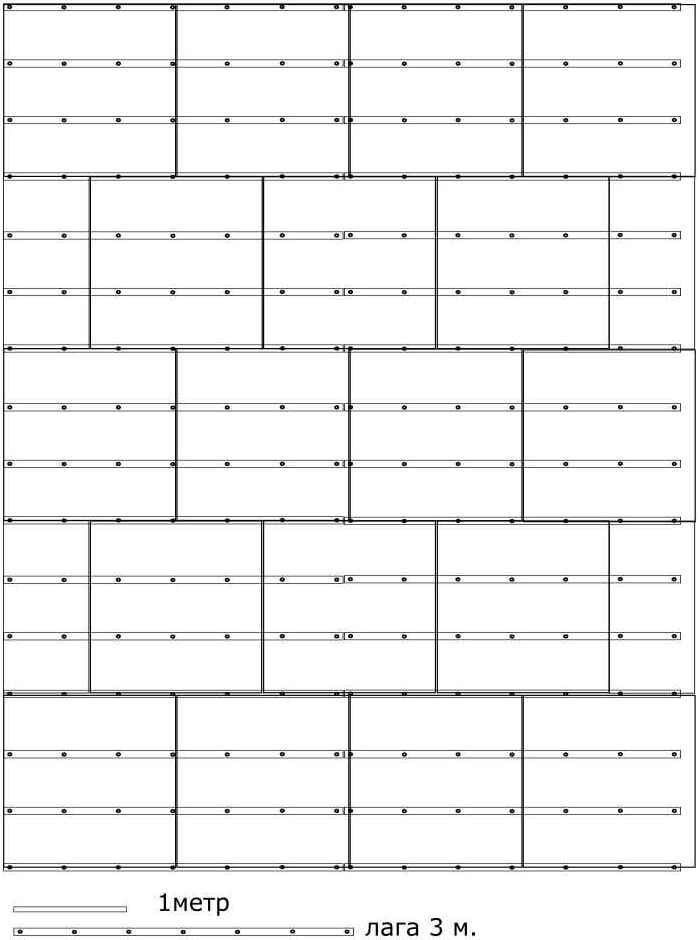

Планировка расположения лаг
для монтажа регулируемого пола


В комнатах с естественным освещением важно учесть направление световых лучей и их интенсивность. Если освещенность достаточна по нормам СНиП 23-05-2010, важно расположить лаги поперек направления светового потока. В этом случае они будут прогреваться (и деформироваться, стариться под действием нагрева) равномерно.

На практике до начала установки лаг можно уложить первый лист фанеры в угол, установить необходимые зазоры и сразу установить место бурения для удаленной от угла опоры. Для монтажа регулируемого пола лаги нужно устанавливать таким образом, чтобы соседние листы фанеры опирались на общий брусок. Расстояния между лагами не должно быть более 60 см. Оптимально по центру отверстий между лагами от стен второй ряд брусков устанавливать в 50-51 см.
В идеальном случае каждый лист фанеры размером 1525 х 1525 мм должен частично опираться на 16 регулируемых стоек .

Для монтажа регулируемого пола проходных комнат или коридоров принято размещать каркас поперек направления движения. Соответственно, можно использовать короткие лаги.


Расчет шага расположения лаг
для монтажа пола


Оптимальный шаг между лагами считать нужно разными способами для помещения с бетонным основанием и на деревянных (металлических) конструкциях.

Расчет шага посредине помещения с бетонным основаниемдля оптимизации раскроя фанеры:

От размера фанеры отнимаем 2-3 мм. их оставляем на шов между торцами листов, затем разность делим на 3.

Конкретно (1525 мм - 3 мм)/3 Равно 507 мм. Расстояние между центрами опор лаг 507 мм.**

В этом случае каждый лист фанеры будет опираться на 4 параллельно расположенные лаги или 16 регулируемых стоек .


РАСПОЛОЖЕННЫЕ РЯДОМ ЛИСТЫ ФАНЕРЫ УКЛАДЫВАЮТСЯ НА ОБЩУЮ ЛАГУ, ПОЭТОМУ В СРЕДНЕМ НА КВАДРАТНЫЙ МЕТР

РАСХОД СОСТАВИТ 5-7 РЕГУЛИРУЕМЫХ ОПОР / кв.м.


Главное при монтаже регулируемого пола не допустить провисания бруса и фанеры, особенно на пути перемещения людей, необходима жесткая конструкция. При необходимости уменьшить длину бруса, нужно на краю установить опору.

После расчета шага между лагами для оптимального раскроя фанеры рассчитаем необходимый размер сечения бруска.Расчет по прочности взят на сайте karkasdom.info

Для нагрузки 250 кг. на 1 кв.метр пола допускается применение сухих строганных брусков с минимальным сечением 42х60 мм. Но запас по прочности отсутствует. Применив брусок 45х60 мм появляется двухкратный запас по прогибу.

Для расчета шага между лагами и сечения деревянных брусков на деревянных конструкциях блок ниже.

** Желательно сделать для ускорения монтажа шаблон: для расстановки лаг от значения 507 мм отнимаем ширину лаги. Изготовленный шаблон дополнительно упростит вам задачу, после того как положите сверху листы фанеры, вы сможете прочертить линии, по которым нужно вворачивать саморезы, чтобы они точно попадали в лагу.


Установка регулируемых лаг на бетонное основание

При попадании стойки на большую неровность лага перемещается на более подходящее место. Через центральное отверстие регулируемой опоры, перфоратором с буром 6 мм. в основании пола делается отверстие, глубиной равной длине анкера. Крайние пробуренные отверстия под опорой лаг, желательно полностью освободить от пыли пылесосом. В отверстие опоры вводится металлический дюбель-гвоздь (анкер) диаметром 6 мм. с головкой - шляпкой диаметром 13-13,1 мм. При попадании бура в пустотелую плиту, для прочной фиксации желательно применить короткий дюбель-гвоздь, с фиксирующей зоной в бетоне плиты. После небольшого рассверливания опоры до внутреннего диаметра 14мм. ( на это уйдет не более 1 сек.) можно для крепления применить стандартный металлический анкер-клин.

Относительно выровняйте уровень лаги вращением опоры.

Убедитесь что стойка опирается на черновой пол-основание!Иначе будет брак крепления и проблемы с регулировкой.

с помощью металлической трубки плотно забиваем дюбель до внутреннего основания опоры, затем добойником-прутком диаметром не более 13 мм. производится предварительное закрепление стойки и регулируемой лаги, анкер забивают. Совершив несколько оборотов стойки, твердые осколочные элементы и пыль от бурения выводятся из-под основания. Каждый оборот изменяет уровень на 3 мм. При забивании внутренней полости пылью, для введения анкера часто требуется трубка наружным диаметром 10-12 мм. внутренний диаметр более 6 мм.

Примечание: при монтаже регулируемого пола удаляйте камни образующиеся при бурении, из-под опор, на лагах пыль, древесные волокна, всего что может ослабить конструкцию. скрип появляется, когда "дерево" перемещается относительно "дерева

Можно воспользоваться другим способом: лага устанавливается, через центральное отверстие крайней опоры перфоратором с буром 6 мм. в основании пола делается отверстие для анкера. В отверстие вводится анкер, через остальные отверстия опоры делаются предварительное бурение - отметка. Лага удаляется, сверлятся отверстия по отметкам на полную глубину анкера. Удаляются твердые осколочные элементы и пыль. Лага возвращается на место, вводятся все анкера, относительно выравнивают, производится предварительное закрепление стойки.

Брак крепления появляется в случае, если не достаточно глубоко просверлено отверстие, или крепеж металлический дюбель гвоздь не достаточно углублен в отверстие, не прижат к полу.

При необходимости вы можете применить распорные дюбеля 8*40 мм изготовленные из нейлона (полиамида-6). Закрепив опору шурупом диаметром 8мм длиной не менее 55мм.

Применять дюбеля из полипропилена не желательно.

Вариант монтажа регулируемых лаг с учетом размера фанеры опубликован на странице


Выравнивание пола

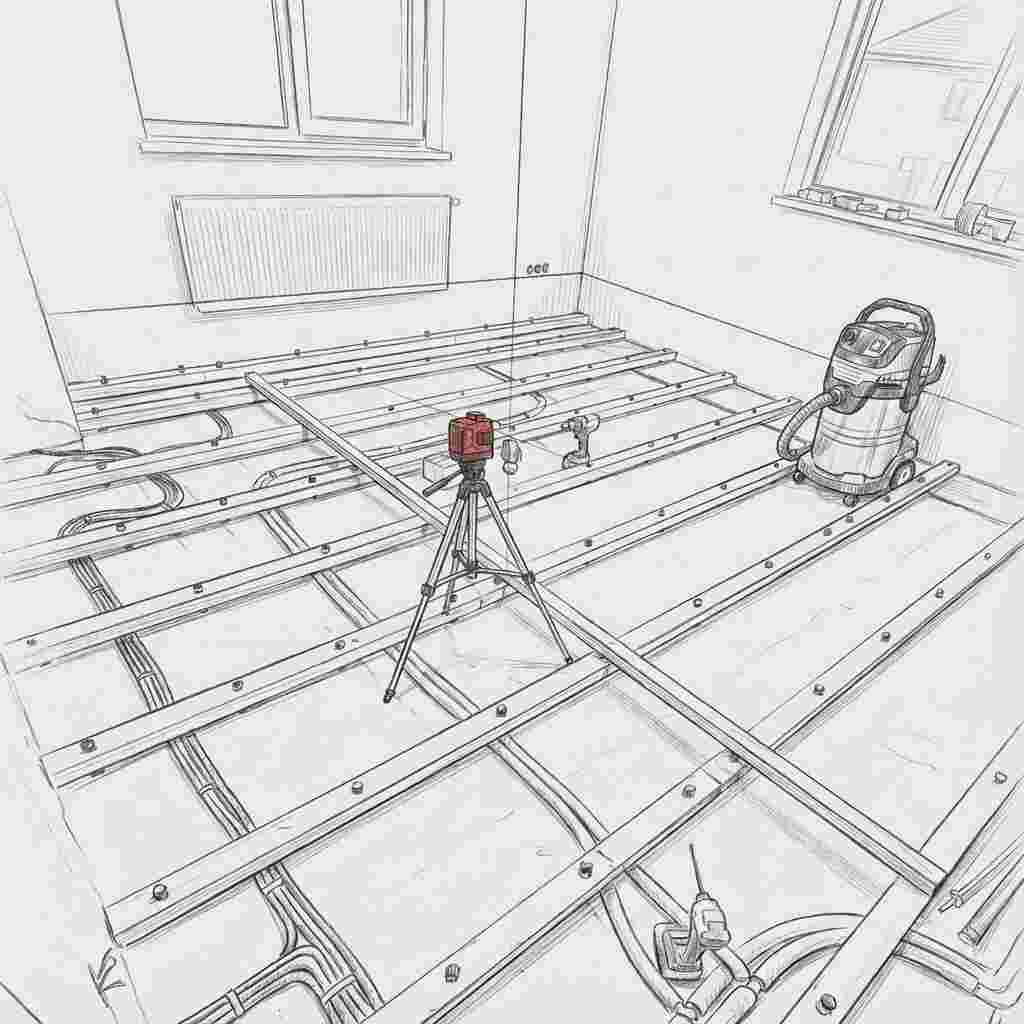

После установки всех рядов проводится регулировка высоты с помощью лазерного уровня и угольника. Прогиб при сосредоточенной нагрузке не должен быть более 2 мм. Начинать регулировку необходимо от минимально возможной высоты лаги над уровнем чернового пола.Рекомендуем проверять параллельность поверхности лаг с помощью длинного уровня или металлического уголка. При необходимости поднять уровень выше стойки, применяется опора Регулируй Пол.Да Высота + или делается фаска вместо верхнего утолщенного кольца, которое необходимо было для защиты от травм рук. Применив регулируемые лаги большего размера, можно поднять уровень пола выше стойки, на 20-50 мм.

Окончательно фиксируются все опоры «Регулируй Пол.Да» добиванием металлического анкера, дюбеля. Выступающая часть стойки, после окончательного крепления удаляется пилой, лобзиком, реноватором. Запрещается использование стамески, УШМ чтобы не допустить вероятности возникновения трещин.

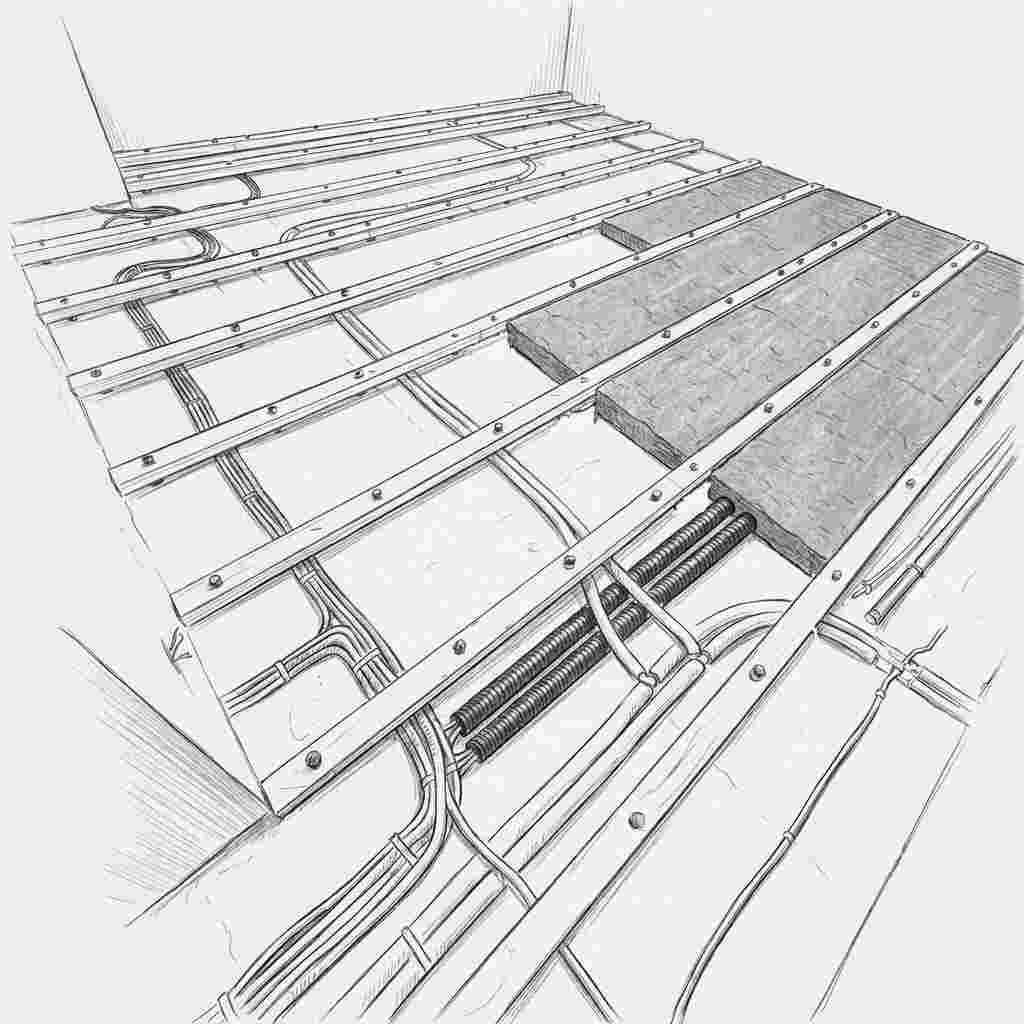

Под регулируемым полом проводятся необходимые коммуникации, электрическая проводка, может устанавливаться теплоизоляция. Если у вас снизу живут соседи, устанавливаются звукопоглощающие материалы. На лаги укладываются вибродемпфирующие ленты. Поверх регулируемых лаг укладываются листовые материалы.


При монтаже регулируемых опор на деревянные лаги,

углубите донную часть опоры под угол шляпки шурупа


инструменты для монтажа

регулируемого пола

• Перфоратор

• Дрель с крутящим моментом от 50 н.м

• Шуруповерт

Сверло по дереву диаметром 24 мм. Для высокой скорости при большом объеме работ желательно: Сверло-метчик М27х3 скоростной по дереву.

Бур 6 мм. 150/210 мм.

• При необходимости в отверстии нарезать резьбу:

• Метчик М27Х3 однопроходной СКВОЗНОЙ полный профиль Желательно комбинированный сверло метчик

• торцевая головка под 16 квадрат - вариант замены: головка 12 гранная 18 размера (в зависимости от производителя метчиков- Licota spline p4018 или F4019, Thorvik multi pro MP 01218)

• Головка шестигранная сменная 17(18) размер

Шестигранный металлический прут 17 размера длина 80 мм. минимум

• Лазерный уровень, угольник чертежный

• Уровень длиной 1,5-2 метра или металлический уголок 2 метра, Правило

• ключ усиленный симметричный 1/2 под торцевую головку (вороток 1/2)

Добойник (пруток металлический диаметром 10-12 мм) 200-250 мм.

Желательно:Трубка металлическая наружным диаметром10-12 мм, внутренним более 6 мм.двухопорная стойка для дрели, сверло 12-14 мм. раззенковать фанеру под головку самореза. Адаптер квадрат 1/2" - шестигранник 5/16" для закрепления в патроне шуруповерта или сверлильного станка
