Почему лучше cмонтировать пол на регулирующих опорах для лаг?
Регулирующая опора конструкция РЕГУЛИРУЙ ПОЛ.ДА
Высота опоры для лаг 100 мм.
Диаметр Опоры Регулируй Пол.Да 27,5 мм.
Диаметр центрального отверстия 6,1 мм.
Диаметр для упора головки крепежно-фиксирующего элемента 13,1 мм.
Толщина донной части опоры более 9 мм.
Толщина стенки у глухого торца более 5,4 мм.
Максимальная толщина стенки более 8 мм!!
Опорная площадь регулирующей опоры 1957 кв.мм.
Опорная площадь для бетона 415 кв.мм.
Шаг наружной резьбы 3 мм. Угол резьбы 60°.
Высота резьбы переменная.
Диаметр наружной резьбы на 3,25 мм. больше внутреннего диаметра установочного отверстия.
Элементы зацепления регулирующей опоры 12-гранные.
Для вращения используется шестигранный прут 17 размера (внутренняя окружность 17 мм).
Длина прута не менее 80 мм.
Стоимость регулируемого пола
Предварительный расчет стоимости пола на регулирующих опорах на 1 кв.м:
стоимость деревянной лаги длиной 2 метра (150 руб)
стоимость 1 кв.метра фанеры толщиной 15 мм низкого качества IV
стоимость 1 кв.метра фанеры толщиной 12 мм среднего качества фанеры
стоимость 7 металлических дюбелей 6х50 мм.
Стоимость крепежных саморезов по дереву
Установка регулирующей опоры для лаг
Монтаж производится в отверстия в строганном брусе высотой от 40 мм, шириной 55-60 мм. Влажность дерева должна быть не более 15 %. Этим обеспечивается высокая прочность. На выбор древесины влияет влажность в помещении. Для сухих пространств используется дерево распространенных хвойных пород (сосна, пихта), для влажных – лиственница. Дерево твердых пород может вызвать трудности при вращении опор.

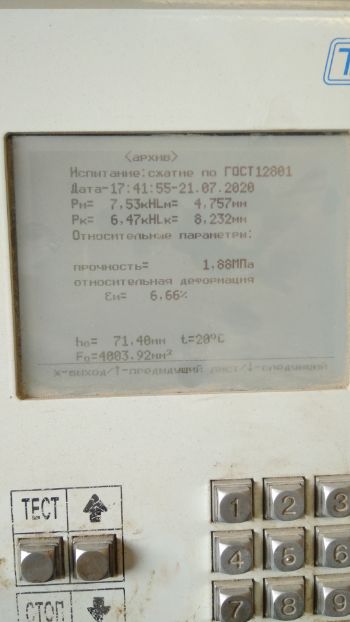

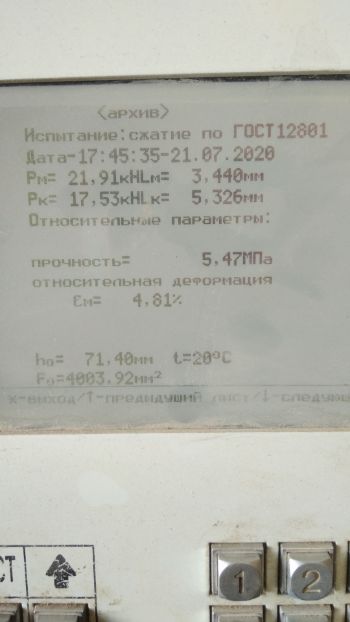

В неподготовленном брусе в 40-70 мм. от торцов сверлятся отверстия диаметром 24 мм. Сверлить нужно перпендикулярно поверхности и желательно перпендикулярно годовым кольцам. Далее в зависимости от длины применяемых брусков выбирается равный шаг, сверлятся отверстия. Пролет не должен быть более 75 см. При серии испытании погонной нагрузки брус на опорах с пролетом 50 см. выдерживал распределенную нагрузку до 2900 кг. без внешних изменений. Даже клееный брус выдерживал очень высокие нагрузки.Регулируемые опоры для пола имеют различия:
Материал, из которого изготавливают регулируемые опоры для лаг
приобретаемые свойства
Устойчивость к атмосферным воздействиям
Вес
Прочность
Эластичность
Химическая стойкость
Антистатичность
Электропроводность
Теплоизоляционное свойство
Звукоизоляционное свойство
Применяется при температуре
Пластиковые опоры для лаг
Не ржавеет, нет электрохимической коррозии
легче металла
опора Регулируй Пол.Да имеет прочность более 1,5 тонн.
ДА
Растворяется в ацетоне, в основном хорошая химическая стойкость
низкая
Очень низкая (практически диэлектрик)
Высокое
Высокое
от -60°С до + 103°С
Спец.пластик -70°С + 150 °С
металлические опоры для лаг
Ржавеет со скоростью 6 мкм./год
Тяжелее пластика в 7,7 раз.
Высокая
Подвержен воздействию кислоты
Да
Высокая
Низкое
Низкое
диапазон температур значительно выше
По специальному заданию опоры Регулируй Пол.Да могут быть сделаны из стеклозаполненного полиамида. Свойства стеклонаполненного полиамида позволяют ему функционировать достаточно долгое время даже в условиях одновременного воздействия таких факторов, как высокие механические нагрузки, а также воздействие таких веществ, как масло, бензин и другие агрессивные составы. Температура применения для этого материала до +150 градусов.
Регулирующие опоры для пола
С информацией на одном популярном сайте про бюджетные опоры «невысокая стоимость обусловлена не самым лучшим качеством материала, из которого изготовлены болты-стойки, а также их недолговечностью» абсолютно не согласны. У нашей опоры при большом количестве достоинств очень низкая цена, это бюджетная по стоимости опора, но материал применяемый нами, первичный пластик, им гордится его производитель, крупнейший российский завод. Весь пластик производится по японской технологии.

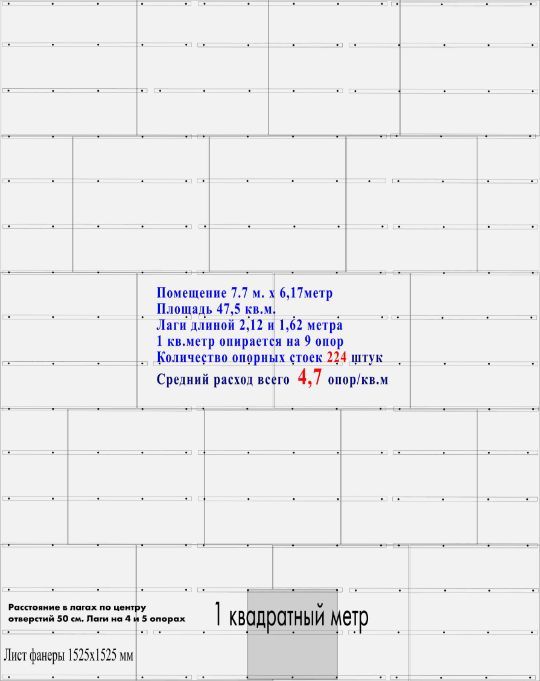

Регулирующие опоры для лаг - как рассчитать необходимое количество
Практичнее выбирать шаг между отверстиями и лагами около 47-52 см. В этом случае на регулируемые лаги будут ложиться соседние листы фанеры точно посередине. Каждый лист фанеры будет уложен на лаги, поддерживаемые 16 опорами резьбовыми регулируемыми, каждый квадратный метр будет опираться на 9 опор.
В связи с тем, что в середине помещения, в отдалении от стен лага становится общей, на нее укладываются два соседствующих листа фанеры, поэтому в этих местах опор необходимо меньше.Следовательно, расход регулирующих опор меньше, составляет в среднем 5,5-7 шт/кв.м.
Чем больше помещение, тем меньше средний расход.

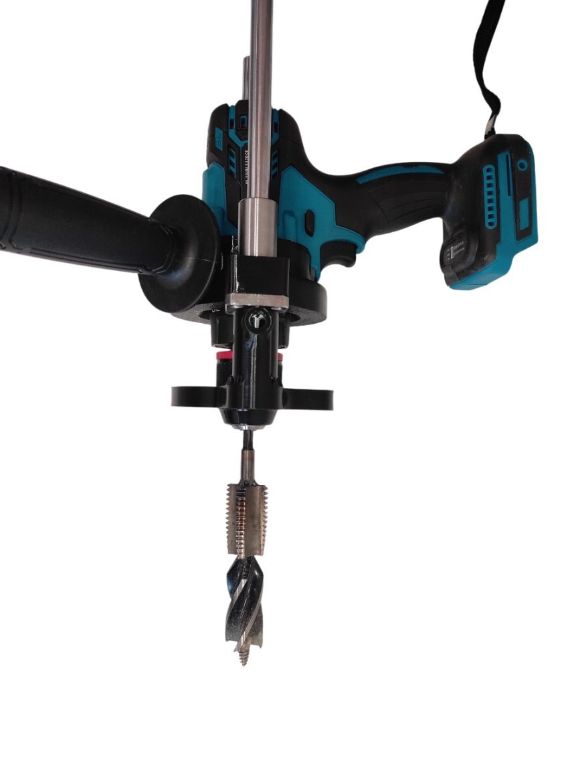

Нарезается резьба стандартным проходным метчиком М27х3. Опора пластиковая регулируемая может вкручиваться в лаги при помощи стандартного шестигранного металлического прута 17 мм. минимальной длиной 80 мм.
Если вам необходимо отрегулировать деревянные изделия твердых пород нужно предварительно все опоры обработать плашкой М27х3
Ремонт регулируемых полов
При необходимости ремонта подпольного пространства можно демонтировать листы фанеры.
Пол на регулируемой фанере демонтировать значительно сложнее, т.к подобраться и отрезать опору не легко. У нас нет личного опыта, решения демонтажа такой конструкции без повреждения фанеры. Потому что прочно закрепленная регулируемая опора не вращается и может быть только перерезанной или высверленной, без повреждения это сделать сложно.
Регулируемые лаги демонтировать сложно, не разрушая опору, так как они жестко крепятся анкером к полу. Но их можно срезать и заменить на опору Регулируй Пол.Да. подробнее
Регулирующие опоры для пола

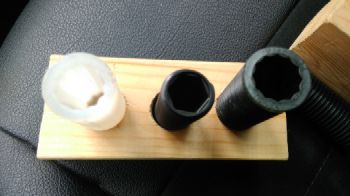

Регулируемые опоры для пола с наружной резьбой ранее изготавливали диаметром 18, 21 мм, другие производители в настоящее время продолжают производить регулирующие опоры для лаг диаметром 24 мм с шагом резьбы 3 мм.
Благодаря этому регулируемым лагам (брускам), которые устанавливались на "старых опорах" после ремонта, можно дать «вторую жизнь». При демонтаже опор диаметром 24 мм в оставшемся отверстии несложно нарезать резьбу М27х3 и установить опору Регулируй Пол.Да диаметром 27,25 мм.
По форме регулирующие опоры для пола делятся на:
регулирующие опоры с наружной резьбой и глухим дном
регулирующие опоры с внутренней (комбинированной ответной) резьбой (фальш полы)
регулирующие опоры с выполненной одним целым вращающимся тарелкообразным упором-основанием из металла (фальш полы)
регулирующие опоры с выполненной отдельно не вращающейся вкладышем-шайбой, закрепленной в дереве и опорой с наружной резьбой
выполненые из металлической шпильки с анкером и шайбой увеличенного диаметра и гайкой.
Регулирующие опоры для пола бывают с корректором угла наклона, но цена их в 5-10 раз выше.
Сравнение различных конструкции
В настоящее время есть несколько вариантов крепления лаг относительно ровно горизонтально.
Каждый из них имеет свои достоинства и недостатки.
Прежде всего нужно знать что «самая дешевая технология» крепления лаг с помощью фанерок, обрезков дерева, никаким образом не попадает под трактовку регулируемый пол. Пройдет немного времени и из-под лаг вывалятся эти "ровнители", пол начнет скрипеть, станет не ровным. Для регулируемого пола важно чтобы опорная часть жестко крепилась к полу. А также создавал жесткое соединение с лагой, вся конструкция должна быть жесткой.
Нередко строители применяют усиленные металлические уголки жестко прикрепив их к полу, затем к ним закрепляя лаги. Уголки имеют не малую площадь 800 кв.мм (в целом это хорошо, т.к невысоко давление на пол). Под их опорную поверхность обязательно нужно выравнивать пол, применив цементный ровнитель пола или механически. Все эти способы замедлят скорость монтажа. Не выравнивая поверхность большая вероятность что вертикальная часть металлического уголка к боковой поверхности лаги будет примыкать произвольно, не точно вертикально. Соответственно и горизонтальная поверхность не возможна.Сам способ крепления лаг к металлическим уголкам имеет недостаток. Применяя шурупы, площадь взаимодействующая с деревом крайне мала, давление оказываемые на дерево очень высоко, точно будет деформироваться отверстие или срезаться саморез. Применяя шуруп шестигранный глухарь DIN 571 диаметром 10 мм длиной 50 мм. площадь на которую идет вес пола 450 кв.мм,.
Это в 4 раза меньше площади рабочей поверхности витков опорной стойки «Регулируй Пол.Да», которая при лаге толщиной 45 мм. имеет значение площади взаимодействующих с деревом витков 1957 кв.мм. При этом глухари по конструкции консоль, выступающая из металлического уголка, соответственно жесткость, удерживающая способность ниже. Заворачивая в дерево глухари нужно применить немалую физическую силу.
Рассчитаем примерную стоимость такого крепления
Шуруп 10*60 шестигран., цинк Глухарь DIN571 примерно 8,5 руб. х 2
Уголок крепежный 90*90*65*2 мм. усиленный, оцинкованный 22 руб. х2
Усиленные металлические уголки необходимо закреплять к бетону металлическими анкерами, хотя бы рамными анкерами стоимостью 8 руб х2.
Итого стоимость узла крепления более 75 руб, плюс стоимость выравнивающей смеси под опору.
Надежность и скорость сборки на наш взгляд ниже.
Технология лаги на металлических шпильках
Технология закрепления лаг с помощью металлических шпилек или анкеров имеет несколько недостатков. Анкер имеет высокое давление на бетон. Его опорная поверхность диаметром 10 мм, имеет площадь всего 78 кв.мм.. Опорная площадь опоры «Регулируй Пол.Да» более чем 5,3-8 раз больше. При попадании анкера в пустоту вся удерживающая возможность – за счет трения между анкером и стенками пробуренного отверстия в бетонном полу. При сборке отверстие в дереве сверлится диаметром 8 мм, если возникла боковая нагрузка, на дерево возникнет высокое давление. При монтаже деревянная лага крепится с помощью шайб и гаек, но скорее всего по нашему мнению, дерево полностью сухим вряд ли будет, с временем геометрические размеры бруска уменьшаются (по сравнению с влажным деревом даже на 7-10%) По вертикали между лагой и шайбами возникнет зазор, что является недостатком, конструкция потеряет жесткость. Вес пола передается на шайбу усиленную DIN 9021 М8 диаметром 24 мм, площадь взаимодействующая с деревом крайне мала, всего 452 кв.м.
Давление оказываемые на дерево очень высоко.
Итого стоимость узла крепления около 60-80 руб, надежность и скорость сборки на наш взгляд ниже.
Краткий итог: Регулируемые опоры сравнение характеристик и стоимости крепления лаг
ЛАГИ НА МЕТАЛЛИЧЕСКИХ АНКЕРАХ
ОПОРНАЯ ПЛОЩАДЬ НА БЕТОН ОТ 0 (ЛИШЬ ТРЕНИЕ В ОТВЕРСТИИ) ДО 78 КВ.ММ.
ОПОРНАЯ ПЛОЩАДЬ ВЗАИМОДЕЙСТВУЮЩАЯ С ДЕРЕВОМ ВСЕГО 452 КВ.ММ.
ЦЕНА ОКОЛО 50-80 РУБ
ЛАГИ НА УГОЛКАХ
ОПОРНАЯ ПЛОЩАДЬ НА БЕТОН 1600 КВ.ММ.
ОПОРНАЯ ПЛОЩАДЬ ДЛЯ ДЕРЕВЯННОЙ ЛАГИ ОДНОГО ШУРУПА ВСЕГО 500 КВ.ММ.
ЦЕНА ОКОЛО 75 РУБ
Регулируемая опора для лаг наших конкурентов
Диаметр более чем на 3,2 мм. меньше
опорная площадь на бетон сравнима
опорная площадь взаимодействующая с лагой значительно меньше
Прочность опоры в 2 раза ниже
Цена 55 руб. + 8 руб. мет.дюбель, следовательно
Цена конкурентов на 50% выше.
РЕГУЛИРУЕМАЯ ОПОРА ДЛЯ ЛАГ "РЕГУЛИРУЙ ПОЛ.ДА"
ОПОРНАЯ ПЛОЩАДЬ НА БЕТОН 415 КВ.ММ.
ОПОРНАЯ ПЛОЩАДЬ ДЛЯ ДЕРЕВЯННОЙ ЛАГИ 1957 КВ.ММ.
ЦЕНА ВСЕГО 38 РУБЛЕЙ! (+8руб.металлический дюбель)
ОПОРА ДЛЯ ПОЛА У ПРОИЗВОДИТЕЛЯ ВСЕГДА В НАЛИЧИИ!
История регулирующих опор
Регулирующие опоры прежнего поколения были выполнены по стандарту 1975 г DIN 913 Винт установочный с внутренним шестигранником и плоским концом, диаметр до М24. Прародитель пластиковых регулирующих опор, с наружной резьбой, напоминающих опоры Регулируй Пол.Да, компания Nivell, сообщает, что они смонтировали 6 млн. кв.метров регулируемых полов. Свою деятельность компания ведет с 1993 года. В 2017 году компания начала производить новинки: опоры с звуковой демпфирующей подкладкой.
Европейские регулируемые опоры для пола в разы дороже опоры для лаг Регулируй Пол.Да Регулируемые опоры для пола купить у производителя вы можете на выгодных условиях. Регулируемые опоры в наличии. Цена 38 рублей. Регулируемые опоры для лаг купить в Москве, Регулируемые опоры для лаг купить спб, доставка регулируемых опор для лаг от 3500 руб. бесплатно до склада
ЗАШИТА ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
Регулирующая опора для лаг Регулируй Пол.Да охраняется патентом России под №182755
